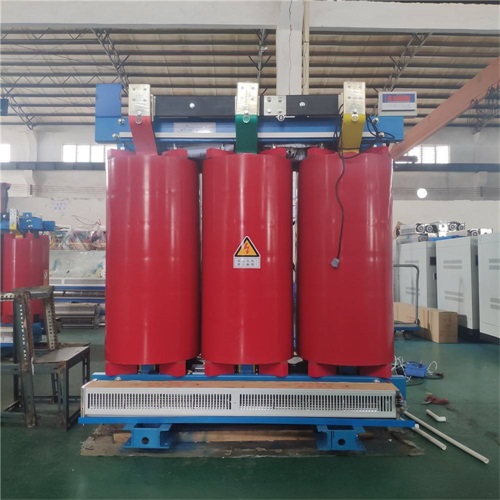

在應用干式變壓器的情況下要弄清楚它的每一個一部分的構造和特性，那樣的話就可以促使干式變壓器更為安全性，高效率也是會更為提高。那麼您了解干式變壓器普遍的什么構造呢?還是和大伙兒一起科學研究干式變壓器的內部的框架圖，那樣大伙兒更為非常容易辨別了。下列是實際的干式變壓器的內部的構造供大伙兒開展參照：

　　1.鐵芯

　　(1)鐵芯構造。干式變壓器的鐵芯是等效電路一部分，由鐵芯柱和鐵軛兩一部分構成。繞阻套服在鐵芯柱上，而鐵軛則用于使全部等效電路合閉。鐵芯的構造一般分成心式和殼式兩大類。

　　心式鐵芯的特性是鐵軛依靠繞阻的墻頂和底邊，但不包圍著繞阻的側邊;殼式鐵芯的特性是鐵軛不但包圍著繞阻的墻頂和底邊，并且還包圍著繞阻的側邊。因為心式鐵芯構造非常簡單，繞阻的布局和絕緣層也較為非常容易，因而在我國電力工程干式變壓器關鍵選用心式鐵芯，只在一些特種變壓器(如加熱爐干式變壓器)和實生物選用殼式鐵芯。常見的心式鐵芯如圖所示7-3所顯示。近些年，很多不斷涌現的環保型配電設備干式變壓器均選用卷鐵芯構造。

　　(2)鐵芯原材料。因為鐵芯為干式變壓器的等效電路，因此 其原材料規定導帶磁能好，僅有導帶磁能好，才可以使鐵損小。故干式變壓器的鐵芯選用鐵氧體磁芯疊制而成。鐵氧體磁芯有熱扎和冷軋二種。因為冷軋鐵氧體磁芯在順著輾軋的方位被磁化時有較高的導磁率和較小的企業耗損，其特性好于熱扎的，國內干式變壓器均選用冷軋鐵氧體磁芯。國內冷軋鐵氧體磁芯的薄厚為0.35、0.30、0.27mm等幾類。片厚則渦流損耗大，片薄則卷繞指數小，由于鐵氧體磁芯的表層務必涂敷一層三防漆令其片與片中間絕緣層。

　　2.繞阻

　　繞阻是干式變壓器的電源電路一部分，一般由三防漆包、紙包裝的鋁錢或銅心線燒造而成。依據高、底壓繞阻排序方法的不一樣，繞阻分成同舟式和菱疊式二種。針對同舟式繞阻，為了更好地方便繞阻和鐵芯絕緣層，一般將底壓繞阻挨近鐵芯柱：針對相疊式繞阻。為了更好地降低絕緣層間距，一般將底壓繞阻挨近鐵軛。

　　3.絕緣層

　　干式變壓器內部關鍵的絕緣層材料有干式變壓器油、絕緣層硬紙板、電纜紙、皺紋紙等。

　　4.分接電源開關

　　為了更好地提供平穩的工作電壓、操縱電力工程時尚潮流或調整負荷電流量，均需對干式變壓器開展工作電壓調節。現階段，干式變壓器調節工作電壓的方式是在其某一側繞阻上設定分接，以摘除或提升一部分繞阻的線匝，以更改繞阻的線圈匝數，進而做到更改工作電壓比的有級調節工作電壓的方式。這類繞阻抽出來分接以便變壓的電源電路，稱之為變壓電源電路;轉換分接以開展變壓所選用的電源開關，稱之為分接電源開關。一般狀況下是在髙壓繞阻上抽出來適度的分接。這是由于髙壓繞阻常套在外面，引出來分接便捷，此外，髙壓側電流量小，分接導線和分接電源開關的載流一部分橫截面小，電源開關觸碰斷路器也較非常容易生產制造。干式變壓器二次側沒有負荷，一次側也與電力網斷掉(無開關電源勵磁調節器)的變壓，稱之為無勵磁調節器變壓，帶負荷開展轉換繞阻分接的變壓，稱之為有載變壓。

　　之上是普遍的干式變壓器的構成和內部的構造供大伙兒開展參照，針對干式變壓器您有沒有什么別的的疑惑和提議得話請在線留言的生產廠家及其我開展處理吧!
