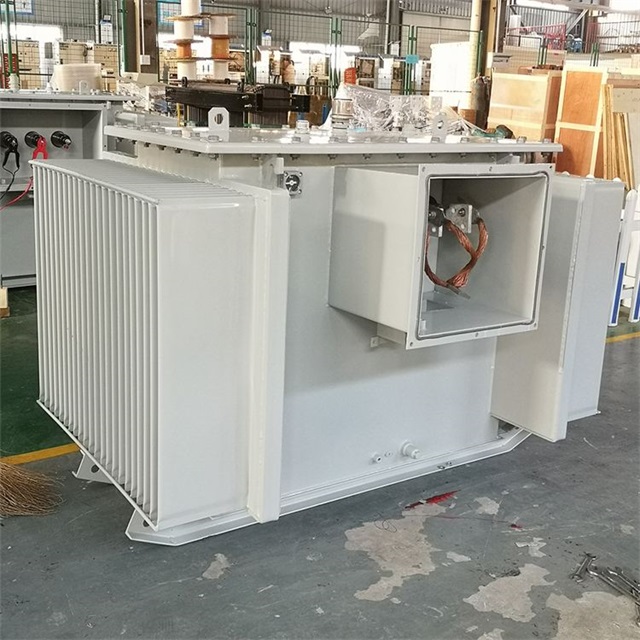

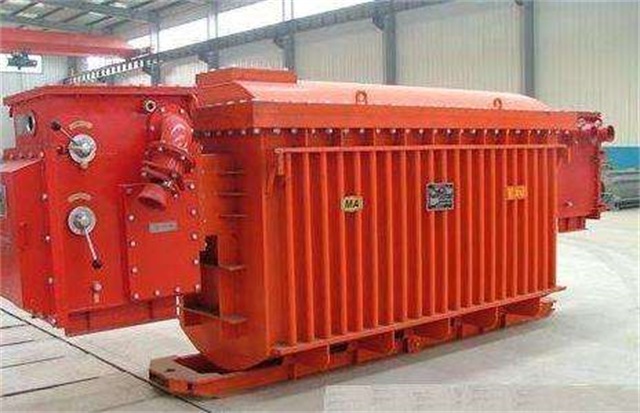

200KVA礦用變壓器主要用于城鎮工農業電網及各廠礦企業輸變電。目前公司已大規模生產了油浸自冷、無勵磁調壓及有載調壓。200KVA礦用變壓器密封式等90多個新品種構造商品、產品具有質量穩定、可靠性高、結構緊湊、外形美觀、節能減排、免維護、不吊芯等優點。
200KVA礦用變壓器特性
·噪音低、不破壞環境
·溫度低、過載能力大
·承擔突發短路能力強、運作安全可靠
·消耗低、節能明顯
·絕緣水平高、局部放電量小
運送：
1、變壓器至安裝地點關鍵運輸方式為汽運，運送時變壓器中放滿變壓器油，影響運送規格界線的較大部件獨立運送到現場安裝，針對易損件如吸濕器等及出廠的隨機文件獨立包裝隨變壓器主體裝運，較大件如散熱器，簡易包裝隨變壓器主體裝運。
2、運輸要求：運輸中晃動振動、緊急停車所形成的加速度≤1g;變壓器傾斜角度≤15°。依據以上兩點規定應視路況確定合理的行車速度，必要時生產廠應派員跟車押送。
3、吊裝變壓器時要一起使用變壓器油箱機蓋上的四只吊拌，它能夠承受變壓器的總重，油蓋上的吊板或吊鉤僅作吊裝器身用。吊裝時吊繩與鉛垂線間交角應≤15°。
驗收：
1、訂購企業接到變壓器在卸車以前首先檢查并記錄，必要時還應照像。
a變壓器在車內偏移狀況(商品在生產廠裝貨后在底盤和產品觸碰處劃上標識);
b捆縛產品的鋼絲有無斷開;
c產品周邊有無碰壞的區域。
2、卸車后馬上按商品名牌查對產品規格、規格、數量是否與訂貨合同相符，隨著按出廠文檔一覽表核查隨機文件是否齊全，隨機附件的規格、數量是否完好進行詳細核查。
3、產品有無滲漏油狀況，并記錄位置及形成原因。
儲存：
商品存儲時，油位要保持在油蓋以上，便于確保油位高出油蓋和適應氣溫變化的需求。如果產品儲存現場正在進行建筑施工，應將商品遮蓋起來，防止產品毀壞。
安裝變壓器：
實驗
10kV級油浸式無勵磁調壓變壓器
密封試驗
變壓器注完油后靜放24h，檢查是否有漏水狀況，并把氣體繼電器及套管中氣體釋放，再查驗有無滲漏現象。
變壓器油實驗
變壓器注油靜放24h后可以取油樣開展耐壓試驗，實驗電壓：10kV級不低于25kV。
交接驗收實驗注意事項
a將壓力釋放閥上部的閉鎖桿開啟;
b套管及氣體繼電器內部應充滿變壓器油。
交接驗收實驗項目
a測量繞組絕緣電阻不低于70%出廠值;
b針對1600kVA及以下的變壓器，電阻測量不平衡率相為4%，線為2%;2000kVA及以上變壓器，電阻測量不平衡率相﹙有中性線引出時﹚為2%，線﹙無中性線引出時﹚為1%。假如因?yàn)榫€纜及導線結構等原因而使電阻測量不平衡率超出以上值時，除需在出廠試驗記錄中
紀錄實測值外，還應注明造成這一偏差的原因。使用單位應與同條件下的出廠實測值進行對比，其誤差應不大于2%。
c外施工頻耐壓試驗，實驗電壓為90%規范實驗電壓，歷時lmin;
d有條件時測量空載電流及空載損耗與出廠值較為應無顯著區別。
實驗后的檢查及調節內容
a整定保護設備，如氣體繼電器、過流繼電器、差動繼電器;(若有的話)
b查驗氣體繼電器前面碟閥是否已經開啟;
c校準溫度控制器溫度;
d檢查變壓器各處有無不相關的東西存有;
e變壓器接地是否良好可靠;
f有無滲漏液;
g配有氣體繼電器的變壓器，在試投入運行前，將氣體繼電器信號端子接至電流跳閘回路，過電流期限整定為瞬間動作值。
