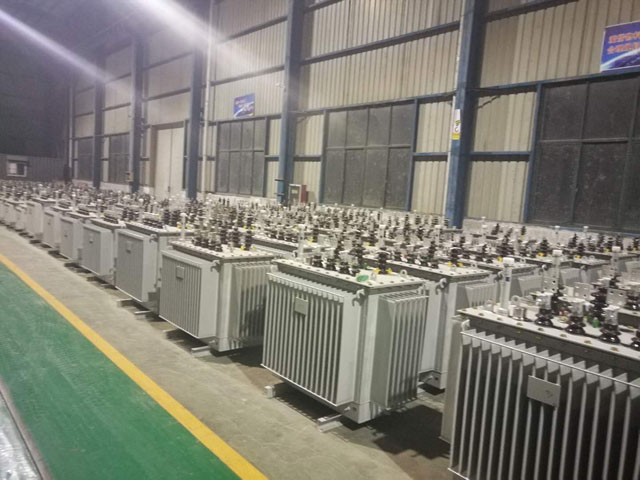

2500KVA油浸式變壓器的器身(繞組及鐵芯)都裝在充滿35KV油浸式電力變壓器油的油箱中，油箱用鋼板焊成。2500KVA油浸式變壓器的油箱由箱殼和箱蓋組成，2500KVA油浸式變壓器的器身放在箱殼內，將箱蓋打開就可吊出器身進行檢修。2500KVA油浸式變壓器繞組主要故障是匝間短路和對外殼短路。匝間短路主要是由于絕緣老化，或由于35KV油浸式電力變壓器的過負荷以及穿越性短路時絕緣受到機械的損傷而產生的。2500KVA油浸式變壓器內的油面下降，致使繞組露出油面時，也能發生匝間短路;另外有穿越短路時，由于過電流作用使繞組變形，使絕緣受到機械損傷，也會產生匝間短路。
防火措施
2500KVA油浸式變壓器應特別注意其防火安全措施。
1.油量在2500kg以上的油浸式變壓器與油量在600kg-2500kg的充油電氣設備之間，其防火間距不應小于5m。
2.當相鄰兩臺油浸式變壓器之間的防火間距不滿足要求時，應設置防火隔墻或防火隔墻頂部加防火水幕。單相油浸式變壓器之間可只設置防火隔墻或防火水幕。
3.當廠房外墻與屋外油浸式變壓器外緣的距離小于規范表規定時，該外墻應采用防火墻。該墻與變壓器外緣的距離不應小于0.8m。
4、廠房外墻距油浸式變壓器外緣5m以內時，在變壓器總厚度加3m的水平線以下及兩側外緣各加3m的范圍內，不應開設門窗和孔洞;在其范圍以外的該防火墻上的門和固定式窗，其耐火極限不應低于0.9h。
5.油浸式變壓器及其它充油電氣設備單臺油量在1000Kg以上時，應設置貯油坑及公共集油池，并放置變壓器鵝卵石以備用來防火以及卸油。
6.油浸式變壓器應按現行的有關規范規定，設置固定式水噴霧等滅火系統。油浸式廠用變壓器應設置在單獨的房間內，房間的門應為向外開啟的乙級防火門，并直通屋外或走廊，不應開向其它房間。
變壓器原理：
2500KVA油浸式變壓器是基于電磁感應原理，將一次繞組和二次繞組套在共同的鐵芯上，彼此之間通過磁路和電路的相互耦合，實現能量從一次繞組向二次繞組的傳遞。
2500KVA油浸式變壓器結構：
2500KVA油浸式變壓器的結構分為變壓器機芯和機箱二大部分。變壓器機芯主要由繞組和鐵芯構成，機箱主要由箱體和面板指示(電壓/電流指示)等部分構成。
產品特點：
適用于各種需要變換電壓等級或需要安全隔離的場所。(例：廣泛用于CNC、洗床、印刷機、曝光機、地鐵、高層建筑、機場、車站、工廠、進口設備、碼頭、工礦企業及隧道的輸配電等場所)
2500KVA油浸式變壓器主要由鐵芯、繞組、油箱、油枕、絕緣套管、分接開關和氣體繼電器等組成。
1.鐵芯
鐵芯是80KV油浸式電力變壓器的磁路部分。運行時要產生磁滯損耗和渦流損耗而發熱。為降低發熱損耗和減小體積和重量，鐵芯采用小于0.35mm導磁系數高的冷軋晶粒取向硅鋼片構成。依照繞組在鐵芯中的布置方式，有鐵芯式和鐵殼式之分。在大容量的35KV油浸式電力變壓器中，為使鐵芯損耗發出的熱量能夠被絕緣油在循環時充分帶走，以達到良好的冷卻效果，常在鐵芯中設有冷卻油道。
2.繞組
繞組和鐵芯都是35KV油浸式電力變壓器的核心元件。由于繞組本身有電阻或接頭處有接觸電阻，由焦耳定律
可知要產生熱量。故繞組不能長時間通過比額定電流高的電流。另外，通過短路電流時將在繞組上產生很大的電磁力而損壞35KV油浸式電力變壓器。其基本繞組有同心式和交疊式兩種。
35KV油浸式電力變壓器繞組主要故障是匝間短路和對外殼短路。匝間短路主要是由于絕緣老化，或由于35KV油浸式電力變壓器的過負荷以及穿越性短路時絕緣受到機械的損傷而產生的。35KV油浸式電力變壓器內的油面下降，致使繞組露出油面時，也能發生匝間短路;另外
有穿越短路時，由于過電流作用使繞組變形，使絕緣受到機械損傷，也會產生匝間短路。 匝間短路時，短路繞組內電流可能超過額定值，但整個繞組電流可能未超過額定值。在這種情況下，瓦斯保護動作，情況嚴重時，差動保護裝置也會動作。 對外殼短路的原因也是
由于絕緣老化或油受潮、油面下降，或因雷電和操作過電壓而產生的。除此以外，在發生穿越短路時，因過電流而使繞組變形，也會產生對外殼短路的現象。對外殼短路時，一般都是瓦斯保護裝置動作和接地保護動作。
3.油箱
2500KVA油浸式變壓器的器身(繞組及鐵芯)都裝在充滿35KV油浸式電力變壓器油的油箱中，油箱用鋼板焊成。中、小型35KV油浸式電力變壓器的油箱由箱殼和箱蓋組成，35KV油浸式電力變壓器的器身放在箱殼內，將箱蓋打開就可吊出器身進行檢修。
負荷性質
1) 有大量一級或二級負荷時，宜裝設二臺及以上35KV油浸式電力變壓器，當其中任一臺35KV油浸式電力變壓器斷開時，其余35KV油浸式電力變壓器的容量能滿足一級及二級負荷的用電。一、二級負荷盡可能集中，不宜太分散。
2) 季節性負荷容量較大時，宜裝設專用35KV油浸式電力變壓器。如大型民用建筑中的空調冷凍機負荷、采暖用電熱負荷等。
3) 集中負荷較大時，宜裝設專用35KV油浸式電力變壓器。如大型加熱設備、大型X 光機、電弧煉爐等。
4) 當照明負荷較大或動力和照明采用共用35KV油浸式電力變壓器嚴重影響照明質量及燈泡壽命時，可設照明專用35KV油浸式電力變壓器。一般情況下，動力與照明共用35KV油浸式電力變壓器。
2500KVA油浸式變壓器在油浸式變壓器的基礎上，空載損耗平均降低了30%;空載電流比S9下降70-85%;平均溫升降低10K，產品使用壽命增加一倍多，即使在超負載20%的條件下仍可長期運行;產品運行噪音平均降低2-4分貝。
